一、电压互感器电气试验
1. 500kV电容型电压互感器
1.1 极间绝缘电阻测量
1.1.1 此项目周期不超过3年。
1.1.2 采用抗干扰型2500V绝缘电阻测试仪，分别测量A相C11、C12、C13的绝缘电阻。一般不低于5000MΩ，同时与历次试验结果相比，不应有明显下降。试验后充分放电。
1.1.3 B、C相测量步骤同上。
1.2 测量每节电容介损及电容量
1.2.1 此项目周期不超过3年。
1.2.2 采用KST-221抗干扰介质损耗测试仪，分别测量C11、C12、C13的介损和电容量。用绝缘杆将电桥高压引线屏蔽端和KST-221抗干扰介质损耗测试仪Cx线芯线端分别挂接在相应的位置。
1.2.3 KST-221抗干扰介质损耗测试仪可靠接地，做好现场周围安措，分别指定专人操作，专人监护，试验步骤按电桥操作说明进行。
1.2.4 记录好参数及现场温度，其介损值不大于0.5%，电容值不超出额定值的-5%～＋10%，若电容值大于出厂值的102%时应缩短试验周期。
1.2.5 断开电源，拆除引线。
2. 发电机出口电压互感器电气试验
2.1 绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后和必要时进行。
2.1.2 采用2500V绝缘电阻测试仪，绝缘电阻与历次试验结果和同类设备的试验结果相比无显著差别。
2.2 一次绕组直流电阻测试
2.2.1 此项目在大修后或必要时进行。
2.2.2 直流电阻与初始值或出厂值相比，应无显著差别。
2.2.3 采用KST-205A直流电阻测试仪测量。
2.3 感应耐压试验
2.3.1 此项目在条件具备时进行，可采用KST-506电子式多倍频耐压装置进行试验，一般在大修后或必要时进行。
2.3.2 取下一次侧熔丝，做好感应耐压试验前的准备工作，由于发电机出口电压互感器为分级绝缘式，采用常规工频耐压无法进行，选择三倍频感应耐压较为可行，试验接线如图1-1：

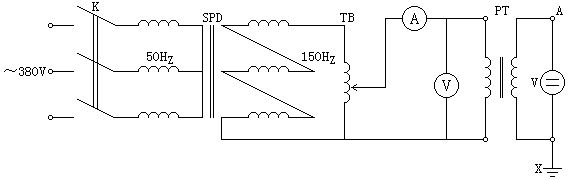

图1-1 变压器感应耐压试验原理接线图
SPD–三倍频发生器；TB–调压器
PT–被试互感器；V–交直流分压器
2.3.3 三相分别加压54.4kV，持续时间40s，并随意注意有无异常情况的发生。
2.3.4 恢复设备正常接线。
二、电流互感器电气试验
1. 500kV电流互感器试验
1.1 绕组的绝缘电阻测量
1.1.1 此项目周期不超过3年，在大修后或必要时进行。
1.1.2 拉开电流互感器非断路器侧的接地刀闸，确认短路器处于断开位置。
1.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
1.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线用绝缘杆挂在电流互感器一次侧绕组连接排上，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
1.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上。
1.2 主绝缘的tgδ(%)及电容量测量
1.2.1 采用KST-221抗干扰介质损耗测试仪反接法测量A相主绝缘的tgδ。
1.2.2KST-221抗干扰介质损耗测试仪可靠接地，做好现场安措，指定专人操作，专人监护。
1.2.3 开启KST-221抗干扰介质损耗测试仪电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
1.2.4 设置正确后，启动KST-221抗干扰介质损耗测试仪进入自动加压、测量状态。
1.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.7%，超过0.5%或低于0.1%应采取相应措施后进行复试。B、C相测量步骤同上。
1.2.6 关闭各方面电源，拆除试验引线，恢复试前安措。
2. 220kV电流互感器试验
2.1 绕组的绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后或必要时进行。
2.1.2 拆开电流互感器一次绕组非断路器侧的连接线。联系网控将断路器断开。
2.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
2.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线接在用绝缘杆引下的电流互感器A相一次侧绕组连接排上(绝缘杆要搭接牢靠)，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
2.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上
2.2 主绝缘的tgδ(%)及电容量测量
2.2.1 采用抗KST-221抗干扰介质损耗测试仪反接法测量主绝缘的tgδ。KST-221抗干扰介质损耗测试仪引线Cx夹在绝缘杆引下的A相引线上。
2.2.2 KST-221抗干扰介质损耗测试仪可靠接地，做好现场安措，指定专人操作，专人监护。
2.2.3 开启KST-221抗干扰介质损耗测试仪电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
2.2.4 设置正确后，启动KST-221抗干扰介质损耗测试仪进入自动加压、测量状态。
2.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.8%，超过0.5%或低于0.1%应采取相应措施后进行复试。
2.2.6 B、C相测量步骤同上。
2.2.7 关闭各方面电源，拆除试验引线，恢复试前安措。
