1适用范围
各类防暴电气的安装检修
2 安装前的准备
2.1．为了防止在爆炸危险场所中，由于电气设备和线路产生的电火花或危险温度引起爆炸事故，采取安全技术与管理防范措施，以保障人身和财产的安全。
2.2．在大气条件下，易燃气体、易燃液体的蒸汽或薄雾等易燃物质与空气混合形成的爆炸性气体混合物，根据爆炸性气体混合物出现的频繁程度和持续时间分为三个区域等级。
0级区域
1级区域
2级区域。

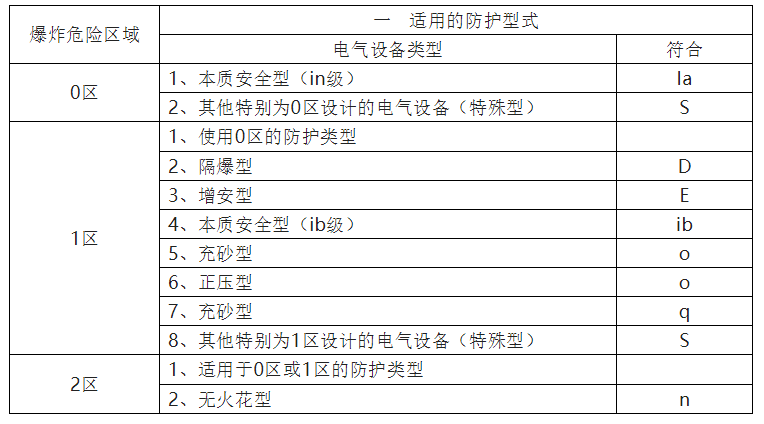

3．防爆电气设备的选用原则
3.1基本原则是安全可靠、使用方便、经济合理。选用防爆电气设备须与爆炸危险场所的区域等级和爆炸性混合物的级别、组别适应，否则就不能保证安全。
3.2 在同一区域存在两种以上不同爆炸性物质时，须选择与危险性程度高的爆炸等级和自然温度低的等级相适应的爆炸电气设备还须根据国家有关安全法规，充分考虑场所的危险程度便于安装和维修。
3.3防爆电气设备规定的环境条件是-20～40℃，环境温度过高、过低都需特殊加工。
3.4凡具有腐蚀性环境的防爆电气设备更需要特殊加工，此外，防爆电气设备还有户内和户外使用的区别。
4．要便于维修
4.1防爆电气设备使用期间的维护和保养极为重要，因此，相同的功能条件，选择结构越简单越好。一般先本质安全型再隔爆型、增安型。
4.2还须充分考虑在同一工程内使用防爆电气设备的互换性，便于管理。
4.3选择防爆电气设备，不仅要考虑价格还须对设备的可靠性、寿命、运转费用、耗能及维修时备品、备件等等作全面分析平衡，才能选择最佳的防爆电气设备。
5．防爆电气接地：
5.1凡在防爆危险场所里的防爆电气设备、金属构架、金属配线钢管、电缆金属护套均应接地。
如果防爆电气设备是固定在金属构架上、电气设备仍须单独接地。
接地线应单独与接地干线相连接。
接地线的截面积和绝缘等级与相线相同。
接地线应与相线在同一钢管内敷设。
接地电阻应不大于4欧姆。
6．本安用电源的屏蔽层接地，应在非防爆危险场所一头接地。
防爆电气设备凡有主腔和接线合腔组成，须内外接地。
防爆电气设备的安装固定螺栓，不能作为接地螺栓。
防爆电气线路钢管敷设时，无特殊要求，可不设置金属跨接地。
隔爆型电气设备的隔爆接合面应无砂眼，机械伤痕和锈蚀，严禁涂油漆。
隔爆接线盒其内壁应涂耐孤漆。
7．隔爆电动机和风机的轴与轴孔、风扇与端罩之间在正常工作状态下，不应产生磨擦。
8．隔爆插销，一定要有断电后才能插入和拔脱插头的连锁装置。
9．除本安型设备外，都应有断电源后开启警告牌。
10．正压型防爆电气设备的取风口和排风口都应在非危险场所。
11．正压型防爆电气设备必须先进行充分换气后，才通电源。当设备正压不能保持规定时1区环境使用应能切断电源，2区环境用应能发生警告信号。
12．电气线路进入防爆电气设备应注意下列要求：
12.1电气线路可用电缆或导线配线，进入防爆电气设备时必须配相应的橡胶密封卷。
12.2电缆的外径与密封圈内径相配合，误差±1mm，导线的根数必须与密封卷孔数相同，配合尺寸误差±0.5mm。
12.3电气设备的电线引入装置，安装密封圈处，不应有螺纹，它与电缆引入装置内孔相配合，误差±1mm。
密封圈的硬度应在邵式45—55度。
密封圈和压紧螺母之间应有一个金属垫片。
12.4必须保证安装完毕后，电缆的外护套和导线绝缘层在密封卷里。
12.5为保证压紧螺母，压紧密封圈的密封作用可用人力作电缆拉动试验。
12.6多余的电缆引入口，必须用2mm金属堵板，放在压紧螺母和密封圈之间，再压紧密封达到堵封，不能用丝堵堵封。
12.7电缆引入口，不能用钢管直接连接，必须用一个过渡压紧螺母，先压紧密封圈后再可连接钢管。二个防爆电气设备用钢管连接，还须增加活接头。
12.8引进用美国标准制造电缆引入口，必须用一个NPT过渡接头，转为中国GB标准，再连接。
13．防爆钢管配线工程
13.1爆炸危险场所不准明敷绝缘导线，必须用钢管配线，不准用塑料管。
13.2钢管与钢管、钢管与钢管附件、钢管与防爆电器设备的引入装置的压紧螺母之间，应采用螺纹连接，其有效啮合扣数应大于6扣，且在螺纹处涂上干性防锈油。
13.3当钢管通过相邻隔墙或楼板，应增加一个隔离密封接头，并在钢管周围用水泥堵封。
13.4任何防爆电气设备必须先固定后，再与钢管连接。
13.5当钢管配置到电动机的进口时，应加接防爆挠性连接管。
14．电缆配线工程
14.1固定敷设的电缆，可用铠装电缆和不燃性绝缘电缆。
14.2在钢管里敷设电线，可用一般性电线。
14.3不燃性电缆敷设应有电缆桥架或电缆沟保护。
14.4电缆暗敷在混凝土或地坪中必须用钢管保护。
14.5电缆窜过隔墙或楼板须有阻火填料密封。
