这几张图都是基础控制电路图，听老电工说，能看懂这几张图并能在实践运用的，就算是初级过关了，一起来看看你是否过关吧~

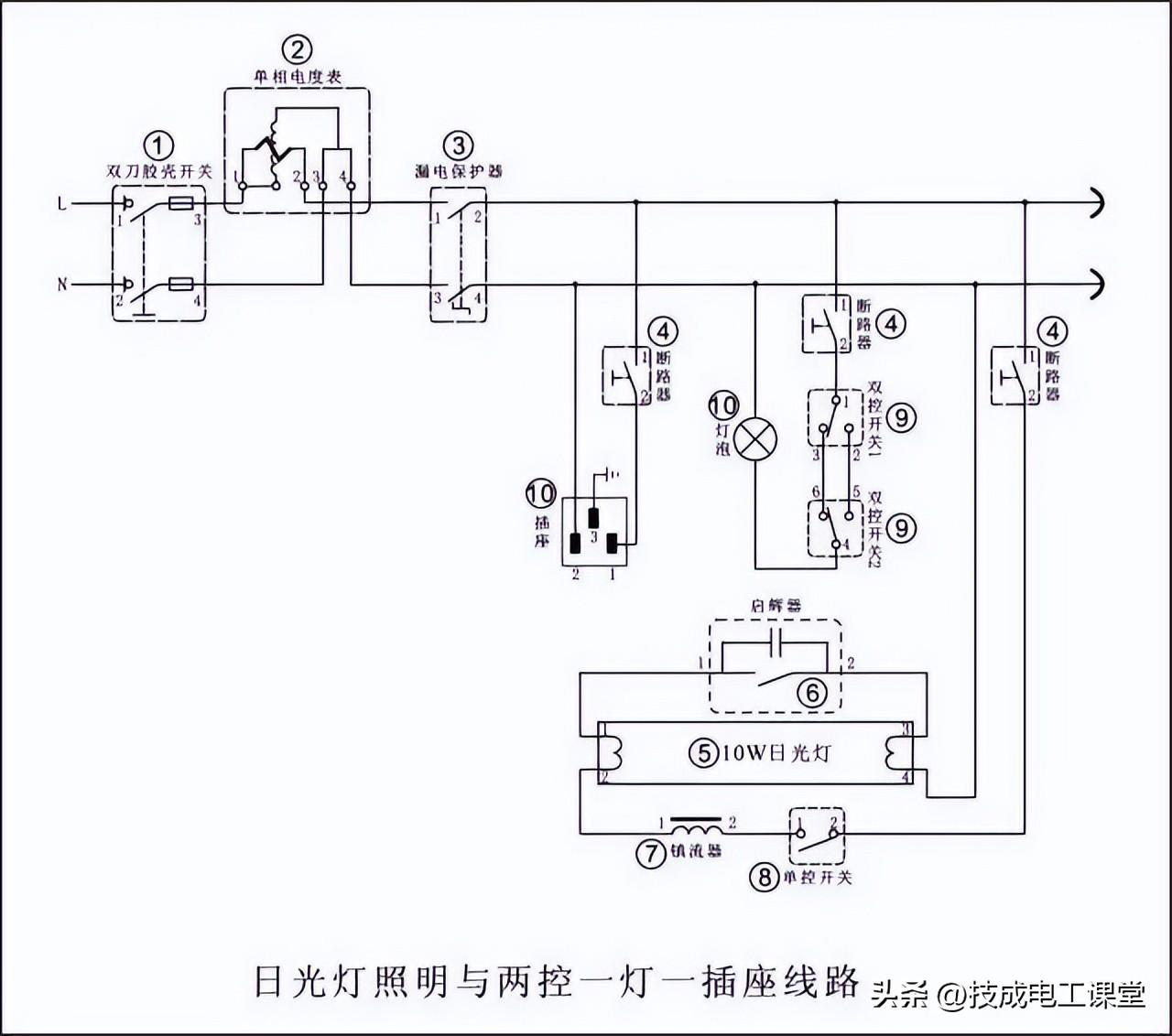

1、日光灯照明与两控一灯一插座线路
里面包含②单相电表的接线，两个⑨和一个⑩是一灯双控的接线，⑤⑥⑦⑧为日光灯的接线。这个电路非常的实用，是家装照明控制的经典案例。

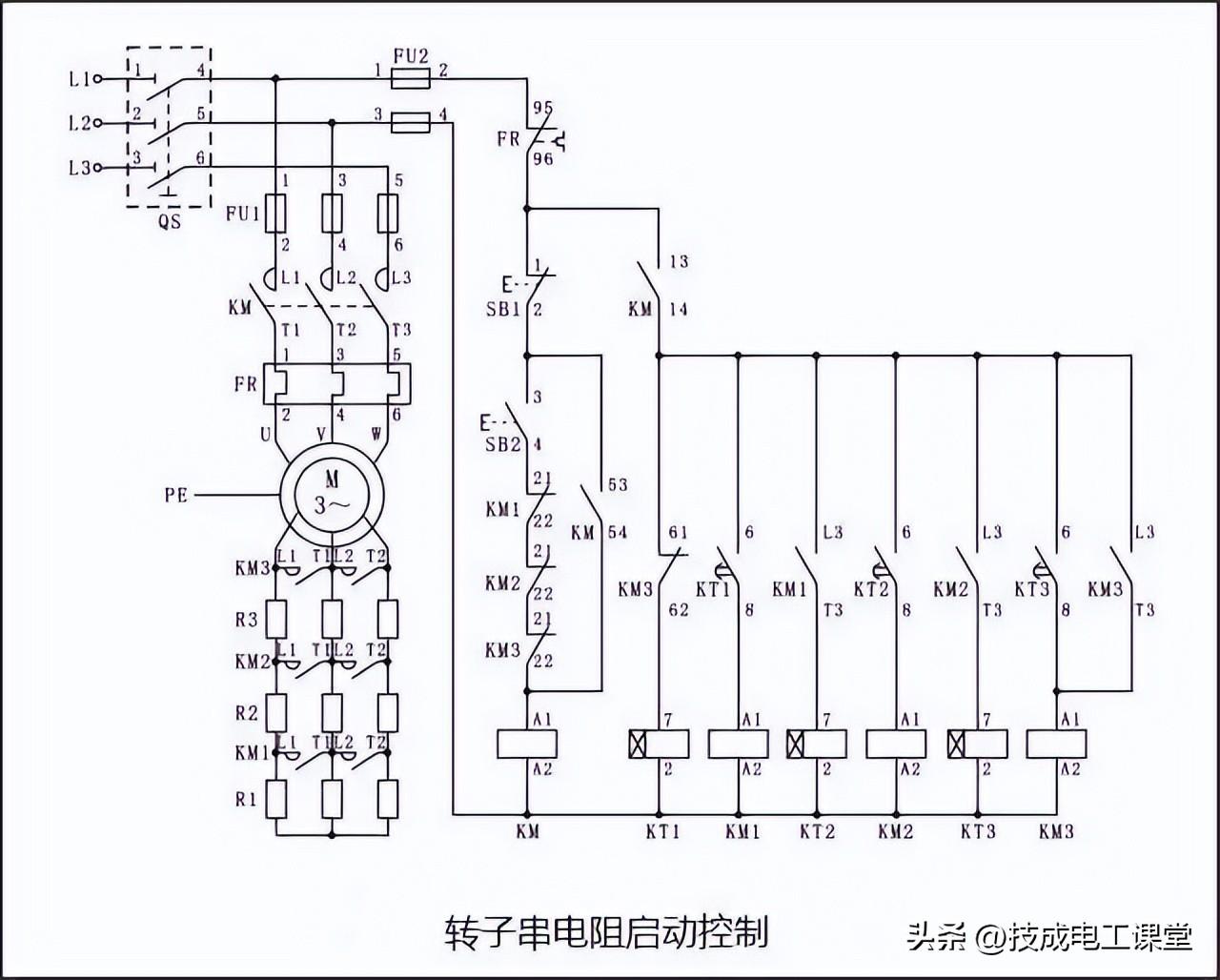

2、转子串电阻启动控制
为了限制启动电流并提高启动转矩，线绕转子异步的启动可在转子电路中串接几级启动电阻或串入频敏电阻器。

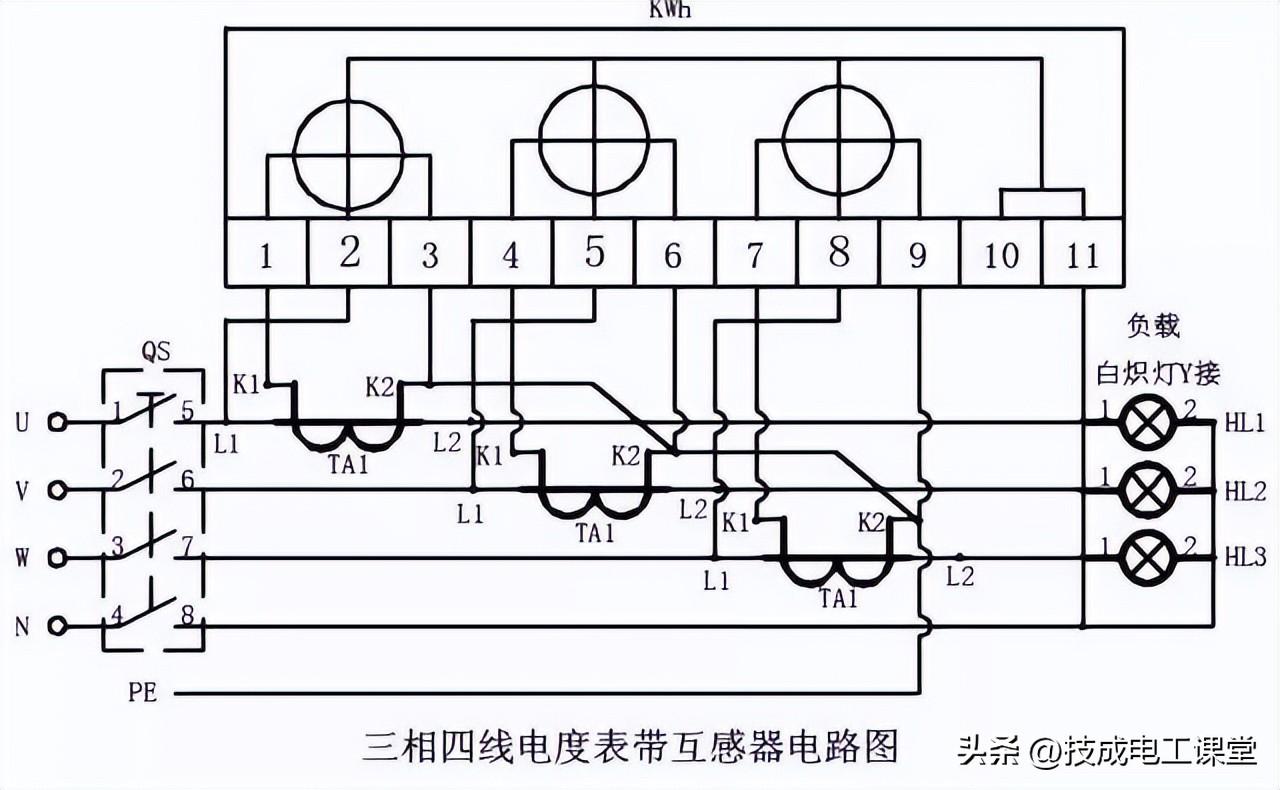

3、三相四线电度表带互感器电路图
三相四线电表的接线要点：1、4、7接互感器的K1,3、6、9接互感器的K2并连一起做接地保护，2、5、8接UVW三相电源，11为零线。

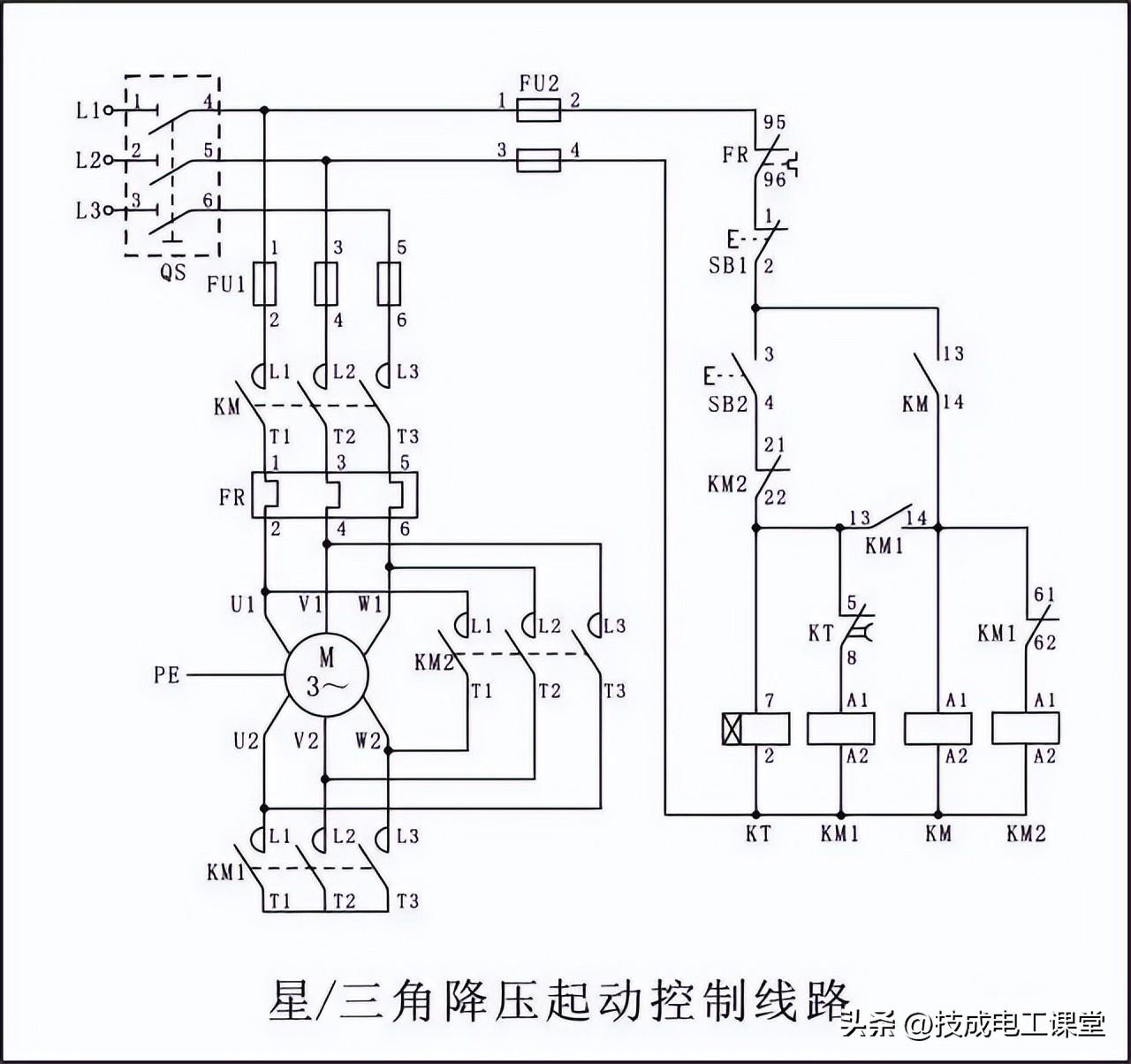

4、星/三角降压起动控制电路
经典的星三角降压启动，虽然比不上软启动，但是应用还是很广的。一个主接触器，一个星接触器，一个角接触器。通过时间继电器，实现星角自动转换的目的。

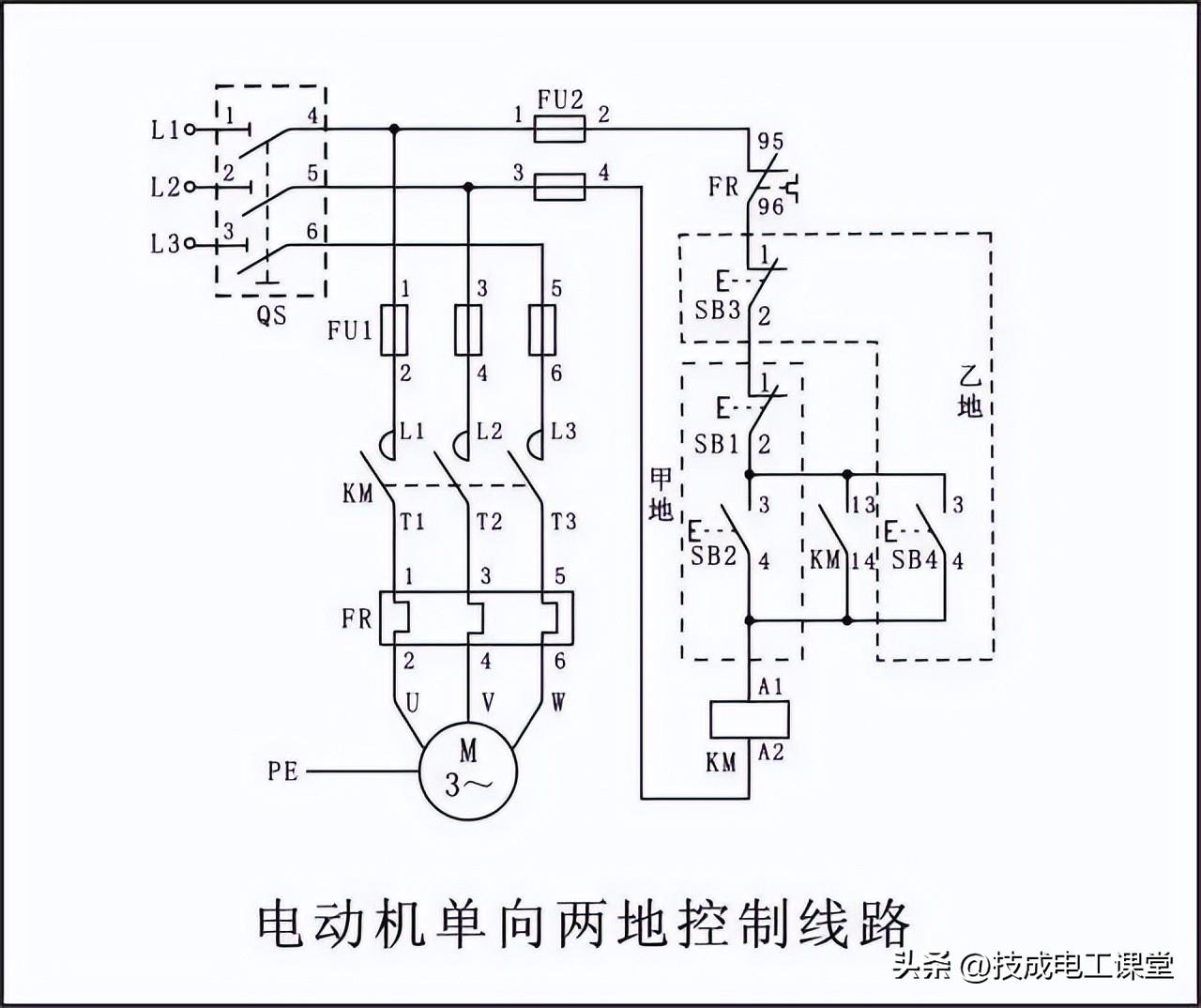

5、电动机单向两地控制线路
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

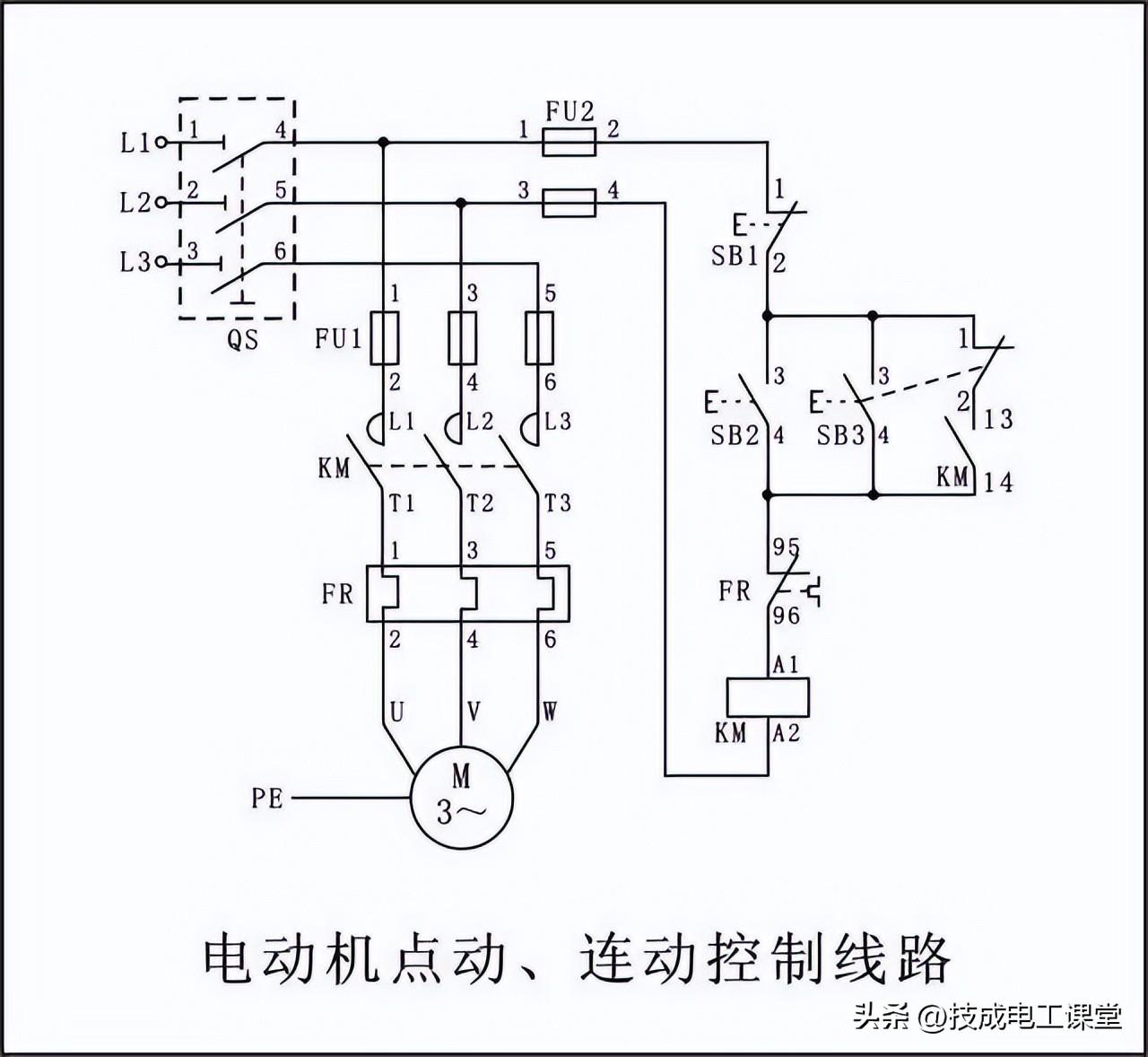

6、电动机点动、连动控制电路
这个是基础电路，SB2按下去KM吸合自锁，SB3是点动按钮。

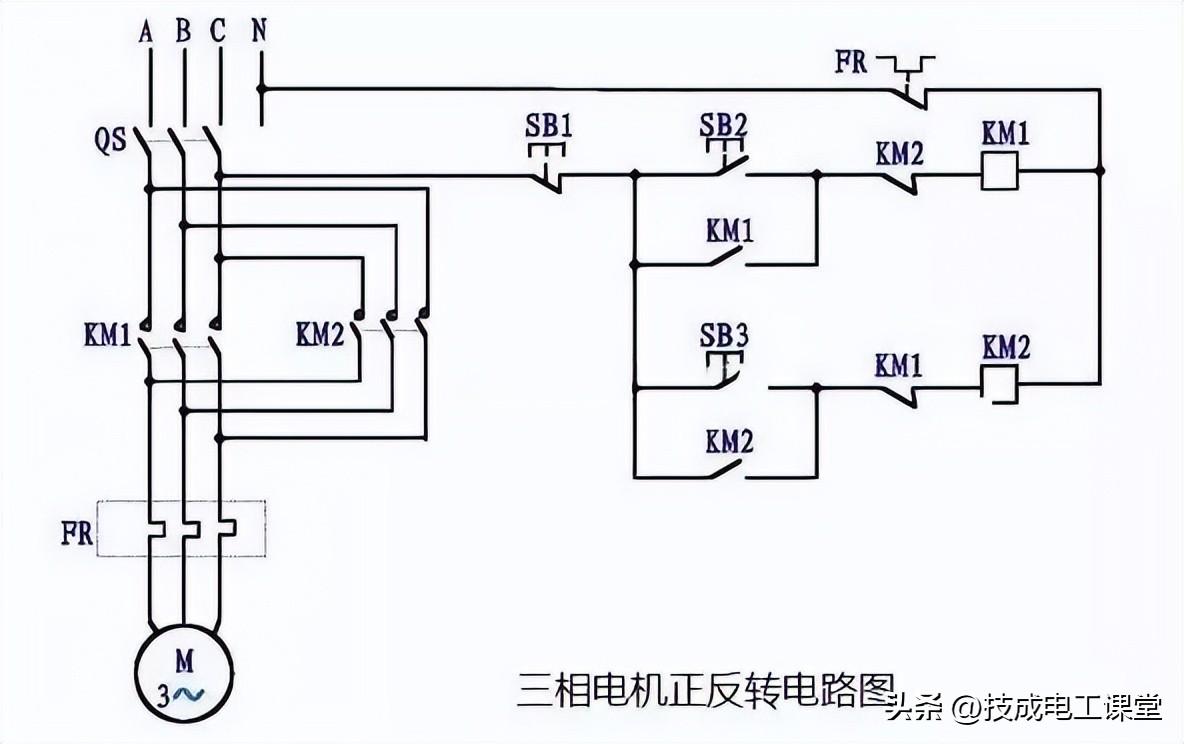

7、三相电机正反转电路图
原理分析：电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

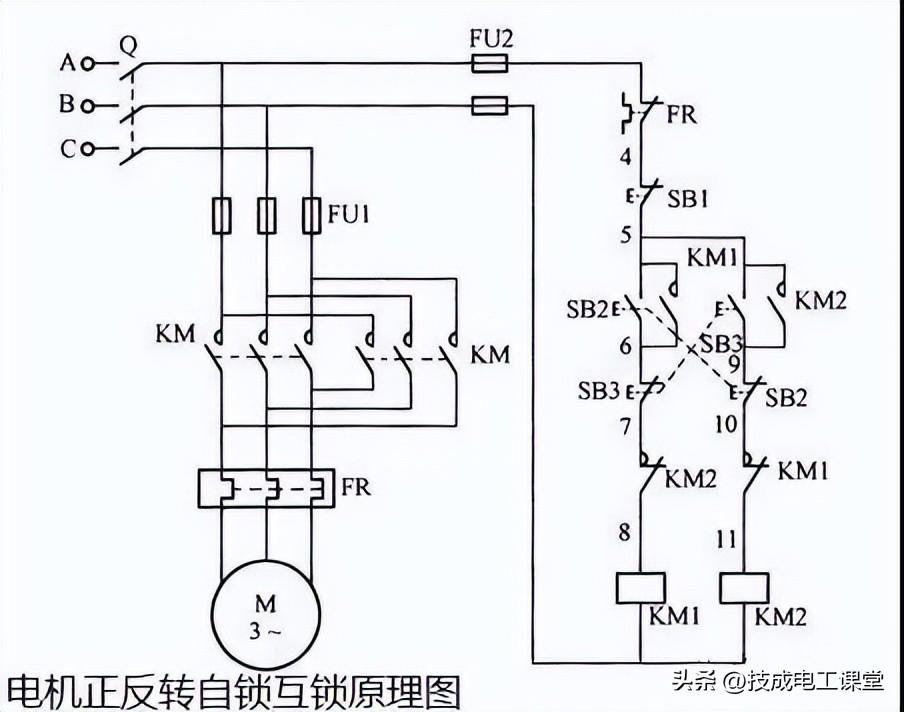

8、电机正反转自锁互锁原理图
电机的正反转电路相对来说应用广泛，双重互锁提高了电路的安全性。2个接触器组成的电气互锁和2个启动按钮组成的机械互锁。
为什么说这8张电路图都懂了算是初级过关了呢？因为这几张图的内容并不是一连串的知识，要看懂是需要很丰富的知识面，所以能全看懂的，基本就是很成熟的初级电工了。
之所以说是初级维修电工，是因为中级维修电工的要求是熟练掌握PLC技术和触摸屏技术；至于高级，就要掌握工控机的技术了。
