6.5
组合开关
组合开关又叫转换开关，也是一种刀开关。不过它的刀片(动触片)是转动式的，比刀开关轻巧而且组合性强，具有体积小、寿命长、使用可靠、结构简单等优点。组合开关可作为电源引入开关或作为5.5kW以下电动机的直接启动、停止、正反转和变速等的控制开关。采用组合开关控制电动机正反转时，必须在电动机完全停止转动后才能接通电动机的反转电路，且每小时一次转接次数不宜超过20次。
6.6

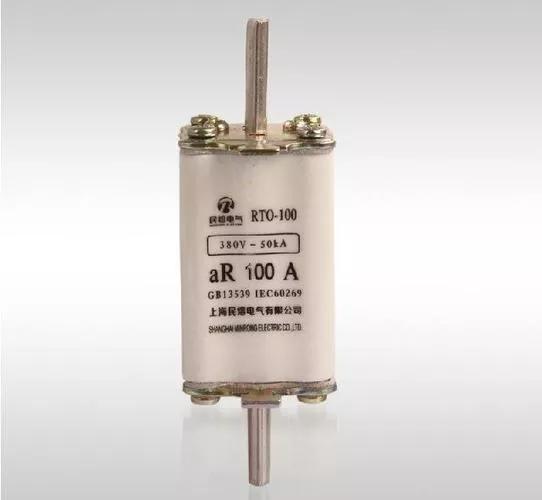

低压熔断器
熔断器是一种广泛应用的最简单有效的保护电器之一。其主体是低熔点金属丝或金属薄片制成的熔体，串联在被保护的电路中。在正常情况下，熔体相当于一根导线，当发生短路或过载时，电流很大，熔体因过热熔化而切断电路。熔断器具有结构简单、价格低廉、使用和维护方便等优点。
常用的低压熔断器有瓷器插式、螺旋式、无填料封闭管式、有填料封闭管式等几种。
6.7

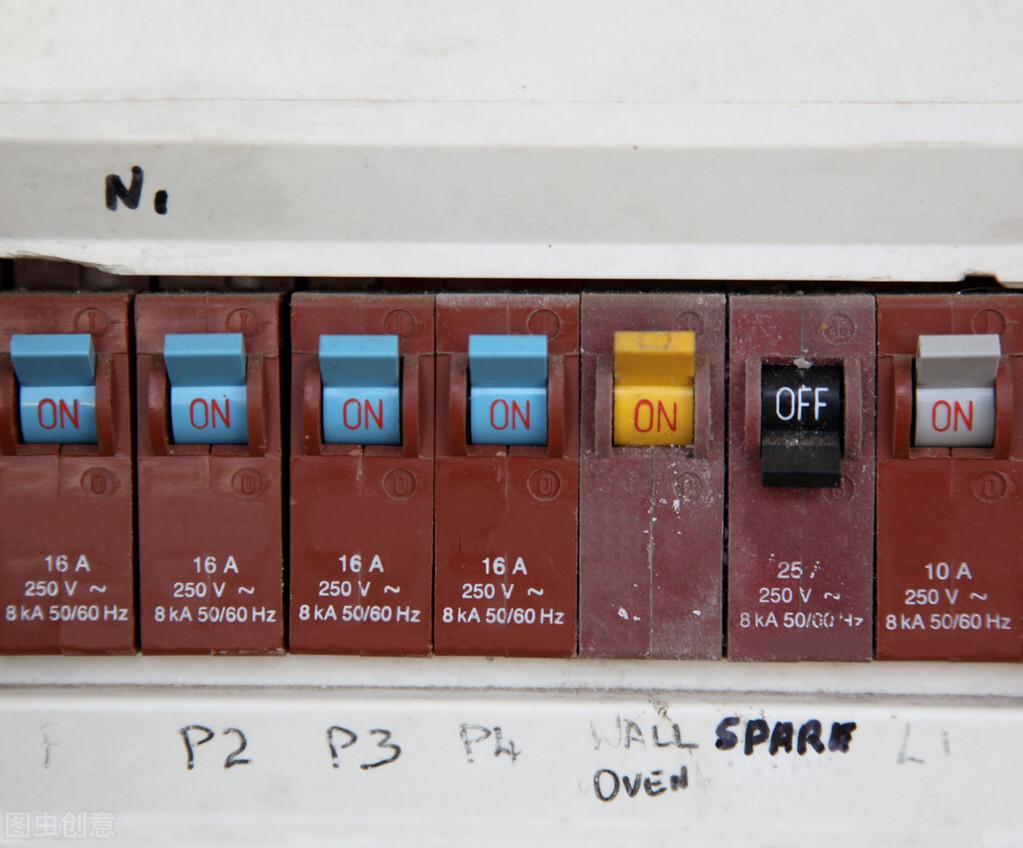

低压断路器
低压断路器又称自动空气开关或自动空气断路器，主要用于低压动力线路中。当电路发生过载、短路、失压等故障时，它的电磁脱扣器自动脱扣进行短路保护，直接将三相电流同时切断,保证电路和用电设备的安全。在正常情况下其也可用于不频繁地接通和断开电路或控制电动机。低压断路器具有多种保护功能，动作后不需要更换元器件，其动作电流可按需要方便地调整，工作可靠、安装方便、分断能量力量较强，因而在电路中得到了广泛应用。

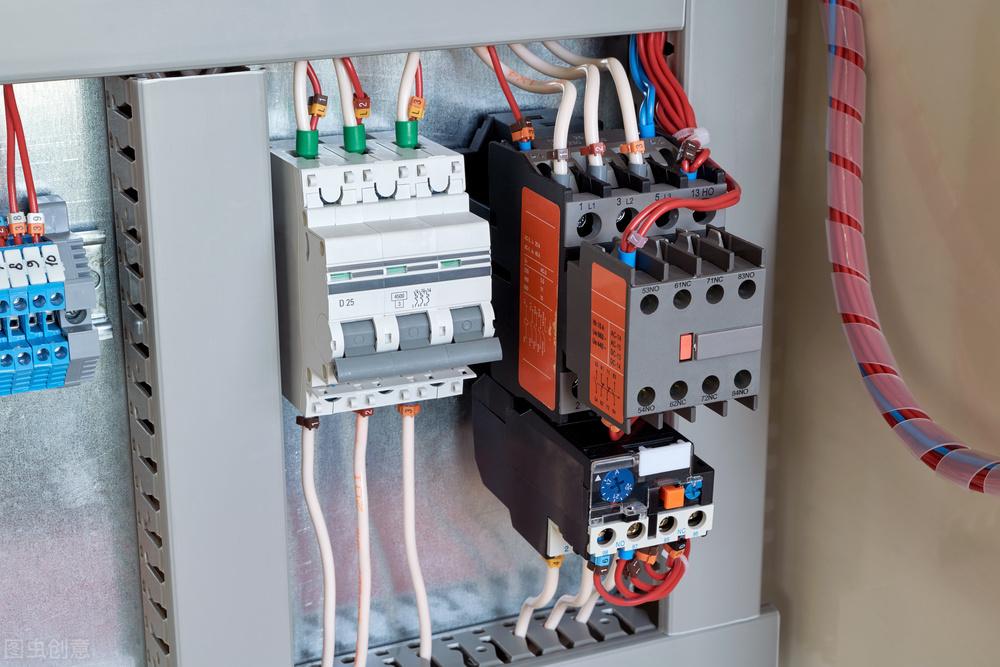

6.8 交流接触器
交流接触器是通过电磁机构动作，频繁地接通和分断主电路的远距离操纵电器。它具有动作迅速、操作安全方便、便于远距离控制以及具有欠电压和零电压保护作用等优点，广泛应用于电动机、电焊机、小型发电机、电热设备和机床电路上。由于它只能接通和分断负荷电流，不具备短路保护作用，因此常与熔断器、热继电器等配合使用。
交流接触器的工作原理
交流接触器主要由电磁机构、触点系统、灭弧装置及辅助部当交流接触器的电磁线圈通电后，线圈中流过电流产生磁场,
使静铁芯产生足够的吸力，克服反作用弹簧与动触点压力弹簧片的反作用力，将动铁芯吸合，同时带动传动杆使动触点和静触点的状态发生改变，其中3对常开主触点闭合，主触点两侧的两对常开辅助触点闭合，两对常闭辅助触点断开。当电磁线圈断电后，由于铁芯电磁吸力消失，动铁芯在反作用弹簧力的作用下释放，各触点也随之恢复原始状态。
交流接触器线圈在85%~105%额定电压下工作时，能保证正常吸合和释放。电压过高时，磁路趋于饱和，线圈电流将增大，严重时会烧毁线圈;电压过低时，电磁吸力不足，动铁芯吸合不上或时吸时放，线圈电流增大会造成线圈过热而烧毁。
6.9

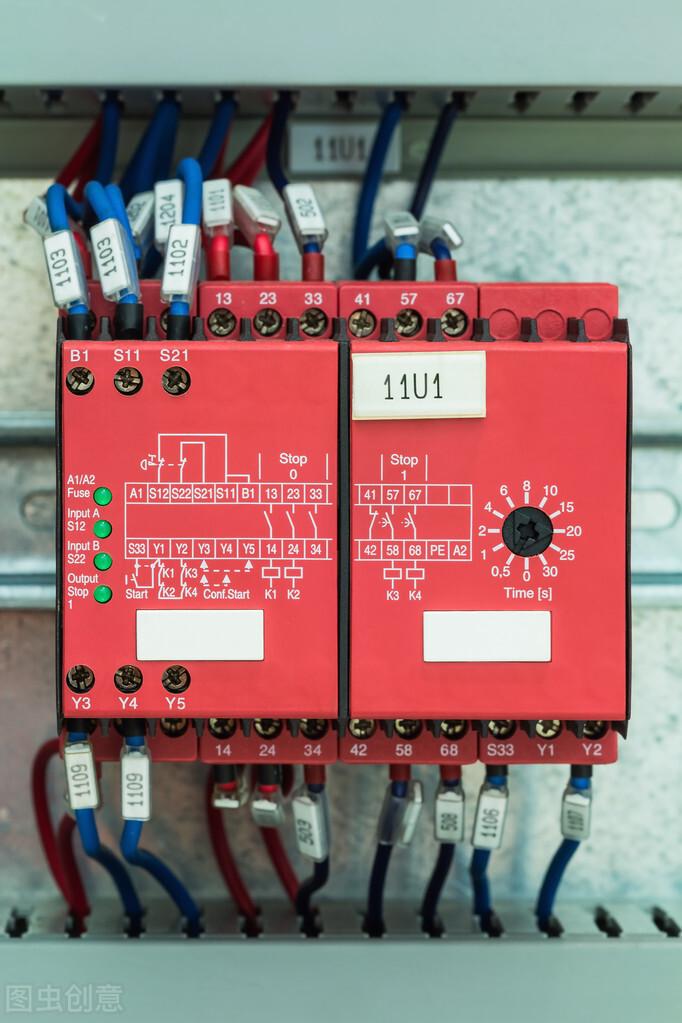

热继电器
热继电器是一种电气保护设备。它是利用电流的热效应来推动作机构是使触点闭合或断开的保护电器，广泛用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备的过载保护。热继电器由热元件、触点、动作机构、复位按钮和整定电流装置等部分组成。
6.10

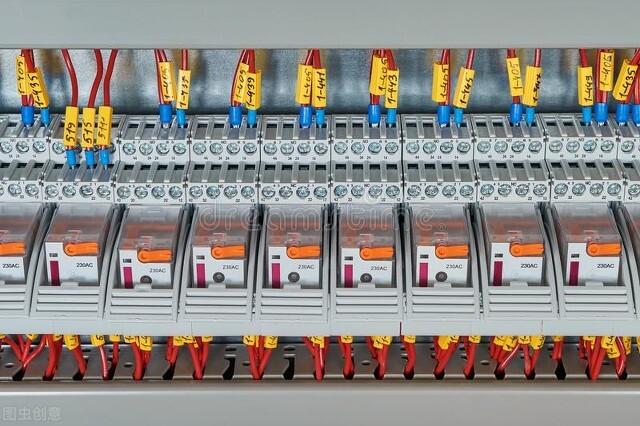

中间继电器
中间继电器是用来转换控制信号的中间器件。它的输入信号为线圈的通电或断电信号，输出信号为触点的动作信号。其主要用途是当其他继电器的触点数或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量。中间继电器的基本结构和工作原理与小型交流接触器基本相似同时，由电磁线圈、动铁芯、静铁芯、触点系统、反作用弹簧和复位弹簧等组成。
中间继电器的触点数量较多，并且无主、辅触点之分。各对触点允许通过的电流大小也是相同的，额定电流约为5A。
在控制电动机额定电流不超过5A时，也可用中间继电器来代替接触器。
6.11
控制按钮
控制按钮又叫按钮或按钮开关，是一种短时接通或断开小电流电路的电器，它不直接控制主电路的通断，而在控制电路中发除了“指令”去控制接触器、继电器等电器，再由它们去控制主电气回路。控制按钮的触点允许通过的电流一般不超过5A。
控制按钮按用途和触点的结构不同分为停止按钮(常闭按钮)、启动按钮(常开按钮)和复合按钮(常开和常闭组合按钮)。控制按钮的种类很多，常用的有LA2、LA18、LA19和LA20等系列。
6.13

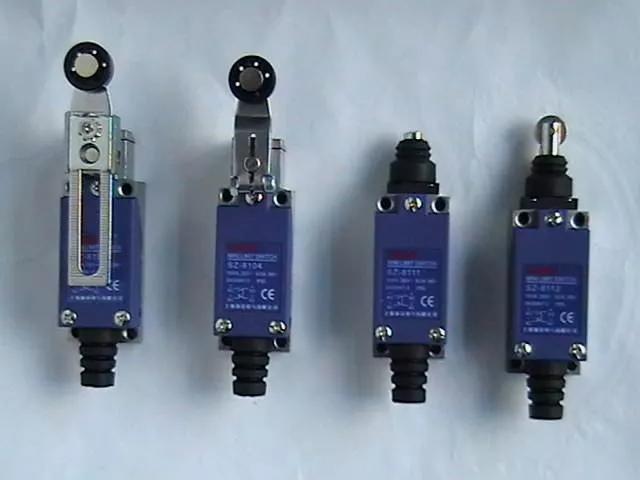

行程开关
行程开关又叫限位开关或位置开关，其作用与按钮开关相似，同时，只是触点的动作不靠手动操作，而是用生产机械运动部件的碰撞使触点动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动前往返运动等。行程开关由操作头、触点系统和外壳组成，可分为按钮式(直
动作式)、旋转式(滚动式)和微动式3种。
