试验目的
橡塑电缆在完成安装和新做终端头后不进行直流耐压 ， 而以交流耐压试验完成对绝缘的检测 。多年的实践经验和国内外研究表明 ， 橡塑电缆在现场进行交流耐压试验 ，是检验其绝缘优劣最为有效的方法 。
直流耐压试验对橡塑电缆的影响 ：
电场分布在交流和直流下是不相同的 ，直流电场分布取决于电阻率 ，而交流电场分布则由介电系数决定 。橡塑电缆是由多种介质 、多种材料构成的 ，故在直流耐压时不能真实地反映电缆特性 。橡塑电缆的电阻系数既和温度有关 ， 又和电场强度大小有关 。在直流电压作用下， 由于温度及电场强度的变化 ， 使电阻系数也变化 ，导致绝缘层各处场强分布改变 ， 即在同样厚度的绝缘层 ，由于温度上升 ，其击穿电压下降 。直流耐压不能发现机械损伤等缺陷 。由于空间电荷的作用 ， 当电缆或接头在直流电压下闪络或击穿 ， 可能损伤正常绝缘， 造成多点击穿 。由于橡塑电缆结构具有 “记忆性 ”，这个记忆力是由于单相应力 （直流耐压 ）作用下产生的 ，一旦电缆有了由于直流耐压而引起的 “记忆性 ”，它就需要很长时间来释放 ， 这种直流偏压一旦使电缆运行 ，直流偏压就叠加在交流电压的峰值上 ，产生过电压 ，远超过电缆的额定电压 ， 足以损坏电缆 。因此 ，橡塑电缆不宜做直流耐压试验 。
试验仪器

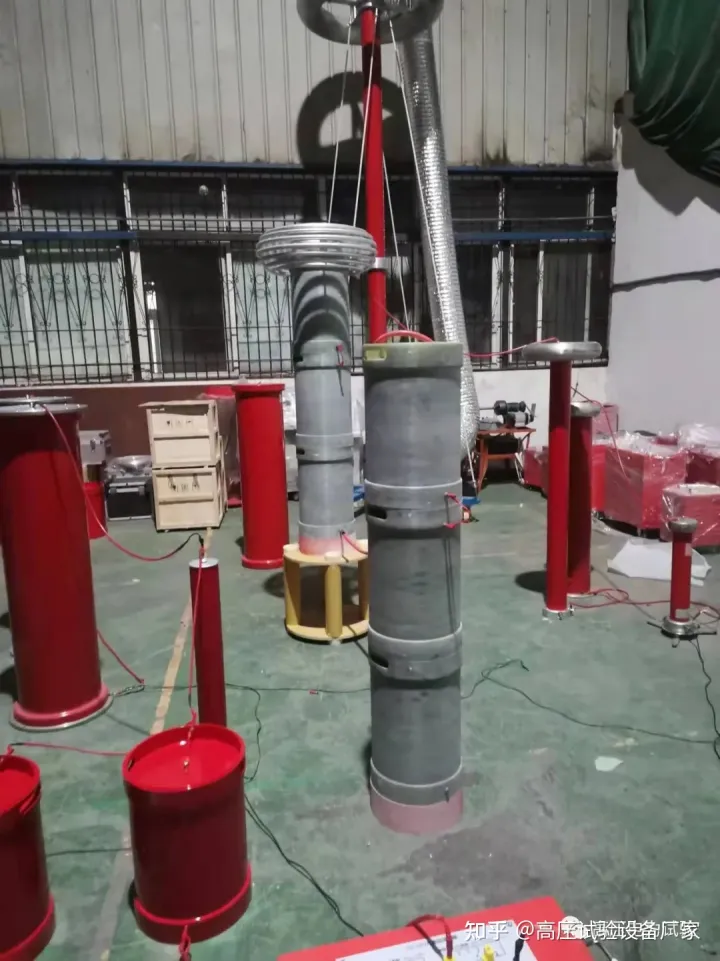

变频串联谐振交流耐压装置

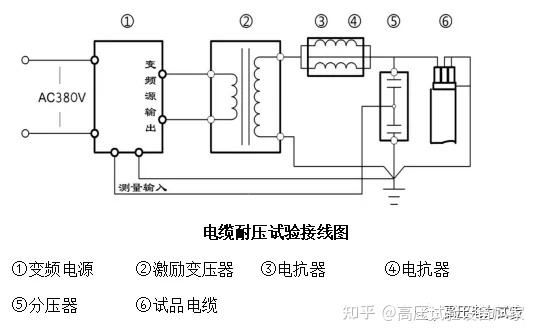

试验接线
试验步骤
将被测相电缆充分放电接地 ，将测试仪的变频控制源 、励磁变压器 、电抗器按要求接好 。将被测相电缆一端芯线用高压屏蔽线引到串联谐振的高压输出端上 ，将其余两相芯线两端短路接地 。并将所有电缆的外护套短路接地 。将被测相电缆芯线上的接地取下 ，接通电源 ，合上电源刀闸 。开始加压 ，加压至电压点停留 1H 时.在耐压试验内若未出现异常 ，仪器自动降压停止高压输出，打印数据留档。其余两相重复上述试验过程三相耐压结束后先用放电棒经电阻放电 ，再直放，最后将三相电缆短接接地1min，使其被充分放电。拆除仪器，恢复现场。试验注意事项
试验前 ， 根据其电容量及试验电压估算试验电流大小 ， 判断试验设备容量是否足够 。试验现场应围好遮拦并挂好标示牌 ， 并派专人监护 。试品应与其他设备断开并保持足够的安全距离 。试验场地周围必须有防止误入试验场地的措施 。试验前 ， 要对电缆充分放电 ，将电缆的外护套和非被试相可靠接地 。接好试验接线后 ，应由有经验的人员检查 ，确认无误后方可准备升压 。电力设备绝缘的击穿或闪络 、放电取决于交流试验电压峰值 。在交流耐压试验中， 被试电力设备被击穿或者产生闪络 ，通常主要取决于交流试验电压的峰值 。只是由于交流电压波形在峰值时 ，绝缘中的瞬电场强度达到最大值 ， 若绝缘不良 ， 一般都在此时发生击穿或闪络 、放电 。升压过程中时刻关注试验仪器的变化 ， 升至规定试验电压后 ，开始计时 ，时间到后 ， 缓慢均匀降下电压 。不允许不降压即跳开电源开关 。因这样操作会产生很高的操作过电压 ，极有可能损坏设备绝缘 。试验中若发现试验设备或试品有异常声响 、冒烟 、 冒火等 ，应立即降下电压 ， 拉开电源 ，在高压侧挂上地线后 ，查明原因 。耐压前后均应测量电缆的绝缘电阻 ，应该没有明显的变化 。
