试验目的
试验仪器

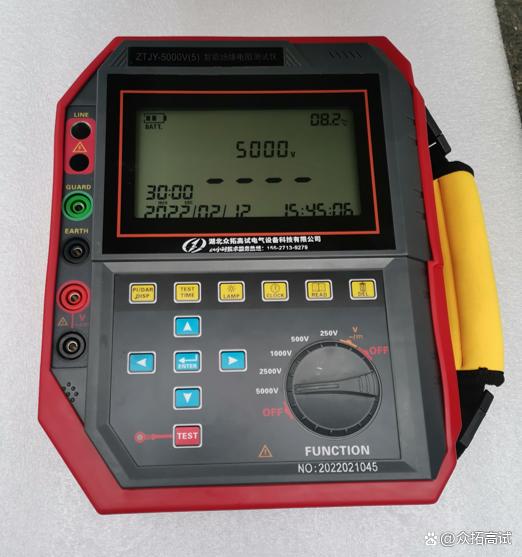

智能绝缘电阻测试
试验接线

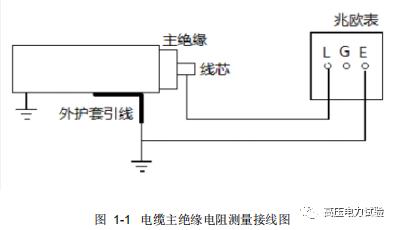

电缆主绝缘电阻测量接线图如下图 1-1 所示 ：

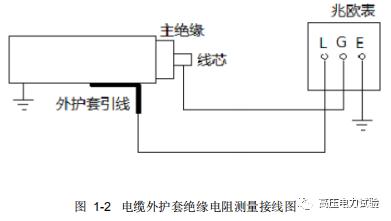

电缆外护套绝缘电阻测量接线图如下图 1-2 所示 ：
试验步骤
兆欧表的高压端接上屏蔽连接线 ，连接线的另一端悬空 ，再次接通电源或驱动兆欧表 ，兆欧表的指示应无明显差异
接地线接至兆欧表的 “E”端。
外护套外表面半导体 （石墨 ）层接地 ，没有的可利用土壤或注水等措施接地 。
金属外套 、屏蔽层 、铠装引出线端接地 。
缆芯引线端子应接兆欧表的 “L”端，接完后将放电棒取下 。
检查接线正确 ，工作人员与施加电压部位保持足够的安全距离 ， 操作人员得到工作负责人许可后 ， 开始测量 。
打开电源开关 ，根据被试品电压等级选择表记电压量程 ， 开始测量 。
测试数据稳定 ，停止测量 ，读取并记录 60S 时测得的绝缘电阻 。
放电完毕 ，首先断开仪器总电源 。
用放电棒将高压端充分放电后 ，拆除高压测试线 。
拆除仪器端高压线 ，最后拆除仪器接地线 ，结束试验 。
（3）电缆外护套绝缘电阻测量接线 ：
接地线接至兆欧表的 “E”端。
外护套外表面半导体 （石墨 ）层接地 ，没有的可利用土壤或注水等措施接地 。
兆欧表的 “L”端应接金属外套 、屏蔽层 、 铠装引出线端 。
缆芯引线端子应接兆欧表的 “G”端。
检查接线正确 ，工作人员与施加电压部位保持足够的安全距离 ， 操作人员得到工作负责人许可后 ， 开始测量 。
打开电源开关 ，根据被试品电压等级选择表记电压量程 ， 开始测量 。
测试数据稳定 ，停止测量 ，读取并记录 60S 时测得的绝缘电阻 。
测试仪放电完毕后关机 。
用同样的方法测量其余两相并填写试验数据 。
试验标准
绝缘电阻与上次相比不应有显著下降 ， 否则应做进一步分析 ，必要时进行诊断性试验。
耐压试验前后 ，绝缘电阻测量应无明显变化 ；橡塑电缆外护套 、内衬层的绝缘电阻不低于 0.5M Ω/km
在测量电缆绝缘电阻时必须进行感应电压的测量 ， 当电缆线路感应电压超过兆欧表输出电压时 ，应选用输出电压等级更高的兆欧表
在测量过程必须保证通讯的畅通 ，对侧配合的试验人员必须听从试验负责人指挥， 并不准任何人靠近 。
绝缘电阻测试过程中应有明显充电现象 ，
电缆电容量大 ，充电时间较长 ，测量时必须给予足够的充电时间 ，待兆欧表指针完全稳定后方可读数 。
对于绝缘不是很好的测量线 ，“L”端引线和 “E”端引线不要靠在一起 。不得使用双绞线， 如引线必须经过其他支持物和被试电缆芯连接时 ，支持物必须绝缘良好 ，否则影响测量结果 。
注意兆欧表本身绝缘不良的影响 ，必要时将兆欧表放在绝缘垫上 。有的兆欧表本身有漏电时 ，试验者应站在绝缘垫上以保证安全 。
绝缘电阻测量一般在周围空气温度不低于 5℃时进行 。
